Step 1
板を振動させる
金属板や薄い板を弓やスピーカーで振動させると、板全体に波が広がります。
Wave / Node / Pattern
音が、
形になって見えてくる。
クラドニ図形は、振動する板の上で砂が節に集まり、 幾何学模様として波の構造が可視化される現象です。 音、波、定常波、固有値問題が一つにつながる、とても美しい実験です。
- よく動く場所では砂が跳ね、動かない場所に集まる
- 見えている線は、板の節の位置を表している
- 周波数やモードを変えると模様も大きく変わる
Step 2
動かない線ができる
全部が同じように動くのではなく、振幅が 0 に近い節の線が現れます。
Step 3
砂が節に集まる
よく揺れる場所の砂は飛ばされ、動かない節の上にだけ砂が残ります。
Core Idea
クラドニ図形は、見えない波を見える模様に変える実験
白い線や砂の筋は、板が静かな場所に現れます。つまり、模様そのものが波の節の地図になっています。
What Is It
クラドニ図形とは何か
18 世紀の物理学者エルンスト・クラドニが広めた実験で、振動する板の上にまいた砂が幾何学模様を作る現象です。音や振動が「形」として目に見えるところが魅力です。
Observation
模様が急に浮かび上がる
ある周波数に合うと、板の上に線や曲線がはっきり現れます。これは偶然の模様ではなく、振動モードごとの固有のパターンです。
Meaning
線は節を表している
見えている線の場所では板がほとんど動いていません。逆によく動く場所では砂が留まれません。
Connection
波と数学がつながる
定常波、周波数、境界条件、固有値問題が、実験一つで同時に見えてきます。
Mechanism
何が起きているのか
鍵になるのは「振動」と「動かない場所」です。砂は模様を描いているのではなく、揺れが弱い場所に押しやられて集まっています。
板の中を波が伝わる
板を振動させると、波が表面を走り、反射し、互いに重なります。板の形や固定条件がここで効きます。
定常波ができる
進む波と反射波が重なり、時間がたっても位置だけは固定されたパターンができます。これが定常波です。
節に砂が残る
振幅が大きい場所では砂が跳ね飛ばされ、振幅が 0 に近い節だけが砂の居場所になります。
よく動く場所
腹
板が大きく振れるので、砂は落ち着いて残れません。
動かない場所
節
振幅がほぼ 0 のため、砂が線状に集まり、模様として見えるようになります。
Math
数学的には波動方程式と固有値問題
板の振れ方は連続体の波として記述でき、定常なモードを探すと固有値問題の形になります。模様はその解の節線です。
Equation
∇²u(x, y) = -λu(x, y)
ここで u(x, y) は板の振れ方、λ は振動モードや周波数に対応する量です。どの解が許されるかは板の形と境界条件で決まります。
u(x, y)
板の各点がどれだけ振れるかを表す関数です。0 になる場所が節です。
λ
どのモードの振動かを区別する量で、周波数が変わると対応する模様も変わります。
境界条件
板の端の固定の仕方で許される波の形が変わり、節の配置も変わります。
Interactive Demo
モードを変えて、模様がどう変わるか見る

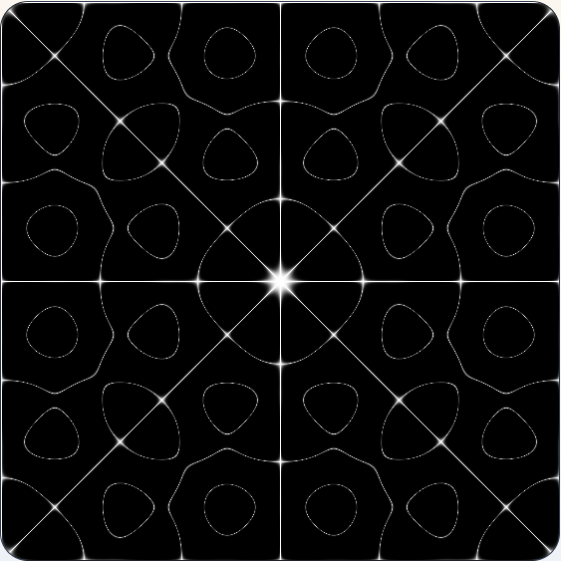

下の図は、添付資料の式をもとにクラドニ図形を描く簡易シミュレーションです。白い線が「節」で、m と n を変えると振動モードに応じて線の形が変わります。
m と n の差が大きいほど、節線が増えて模様が入り組んで見えやすくなります。
白い線が節です。板のその場所では振幅が小さいため、砂が集まりやすくなります。
Why Patterns Change
なぜ模様が変わるのか
クラドニ図形は一つではありません。板の形、固定の仕方、周波数が変わると、許される定常波の形そのものが変わります。
板の形
四角形か円形かで、反射の仕方も節の配置も変わります。図形の幾何学性はここに強く依存します。
固定の仕方
どこを押さえるか、端が自由か固定かで境界条件が変わり、同じ周波数でも別の模様になります。
周波数
周波数を変えると別の固有モードが励起されます。その結果、まったく違う幾何学模様が出現します。
Why It Matters
面白いポイントと発展
クラドニ図形はきれいな模様の実験に見えますが、実際には波の可視化、固有値問題、音響設計までつながっています。
